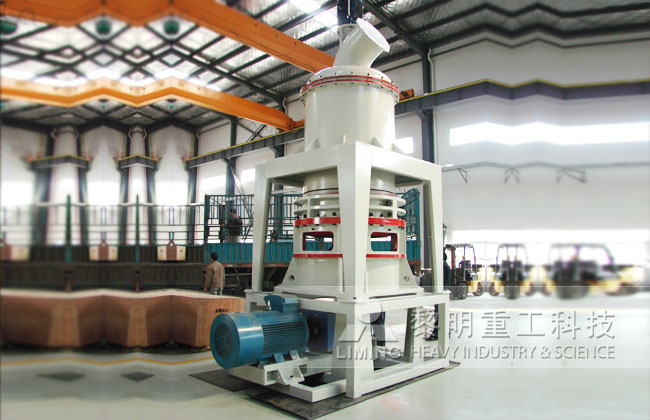

HGM系列三环中速粉石机系中速粉石机,是汲取瑞典很好磨粉行业技术,针对目前国内磨粉行业发展趋势及市场需求情况,专门对超细粉加工用户而研发一种更新型超细粉磨设备。主要适用于方解石、白垩、碳酸钙、白云石、高岭土、膨润土、滑石、云母、菱镁矿、伊利石、叶腊石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明矾石、石墨、萤石、磷矿石、钾矿石、浮石等温度小于6%,莫氏硬度在9以下非易燃易爆非金属物料。
三环粉石机更点:
1.投资成本低。在同等细度情况下,比气流磨投入少,成本低,回收周期短。
2.出粉率高。同等成品细度及功耗下,比气流磨和搅拌磨产量高45%以上。
3.易损件损耗低。所有易损件均采用国内外很好耐磨材料,比普通粉石机设备易损件使用寿命长,一般可在一年以上。
4.磨腔内运转安全可靠。该三环超细磨与普通粉石机相比,磨腔内无滚动轴承、无螺钉,所以不存在轴承及其它密封件易损问题,避免了螺钉易松动而毁坏机器问题。
5.成品细度高。更终细度一次性可达到d97≤5μm。
6.环保无污染。采用好的脉冲式除尘器,整套设备运转过程中无粉尘污染,配置消音器及消音房,降低了噪音,完全按照国家环保标准来组织生产,起到了环保作用。消声器使用减轻了粉尘污染和噪音,符合国家环保标准,对周围环境起到了环保作用。
三环粉石机工作原理:
三环磨主机电动机通过减速机带动主轴及各层转盘旋转,转盘通过柱销带动几十个环辊在磨环滚道内滚动并旋转。大块物料经破碎机破碎成小颗粒后由提升机送入储料仓,电磁振动给料机将物料均匀送到上转盘中部,物料在离心力作用下散向圆周边,并落入磨环滚道内被环辊冲压、滚碾、研磨而粉碎,物料经首先层粉碎后又落入二层及三层,高压离心风机抽吸作用将外部空气吸入机内,并将经过三层粉碎后粗粉带入选粉机内。选粉机内旋转蜗轮所产生蜗流使粗颗粒物料回落重磨,细粉则随气流进入旋风集粉器并由其下部卸料阀排出即为成品,而带有少量细粉尘气流则经过脉冲除尘器净化后通过风机及消声器排出。
型号 Model 技术参数 Specification 项目 Items |
HGM80 | HGM100 | |
平均工作直径(mm) | 800 | 1000 | |
环辊与滚 道环数量 |
环辊 Roller(piece) | 21 | 27 |
滚道环 Ring(piece) | 3 | 3 | |
主机进料尺寸(mm) | ≤10 | ≤10 | |
处理能力 Capacity(Kg/h) | 600~4000 | 900~6000 | |
成品细度 | 微米 Micron | 5-45 | 5-45 |
目 Mesh | 3250-325 | 3250-325 | |
电机功率 Motor Power (KW) |
主机 Mainframe | 55 | 110 |
选粉机 Powder Collector | 18.5 | 37 | |
风机 Blower | 45 | 75 | |
给料机 Feeder | 0.06 | 0.06 | |
卸料阀 Discharge Valve | 0.75 | 0.75 | |
成套设备 Overall Dimension 外型尺寸 (L×W×H)(M) |
13.9×4×6.2 | 18×4.6 ×8.6 |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
